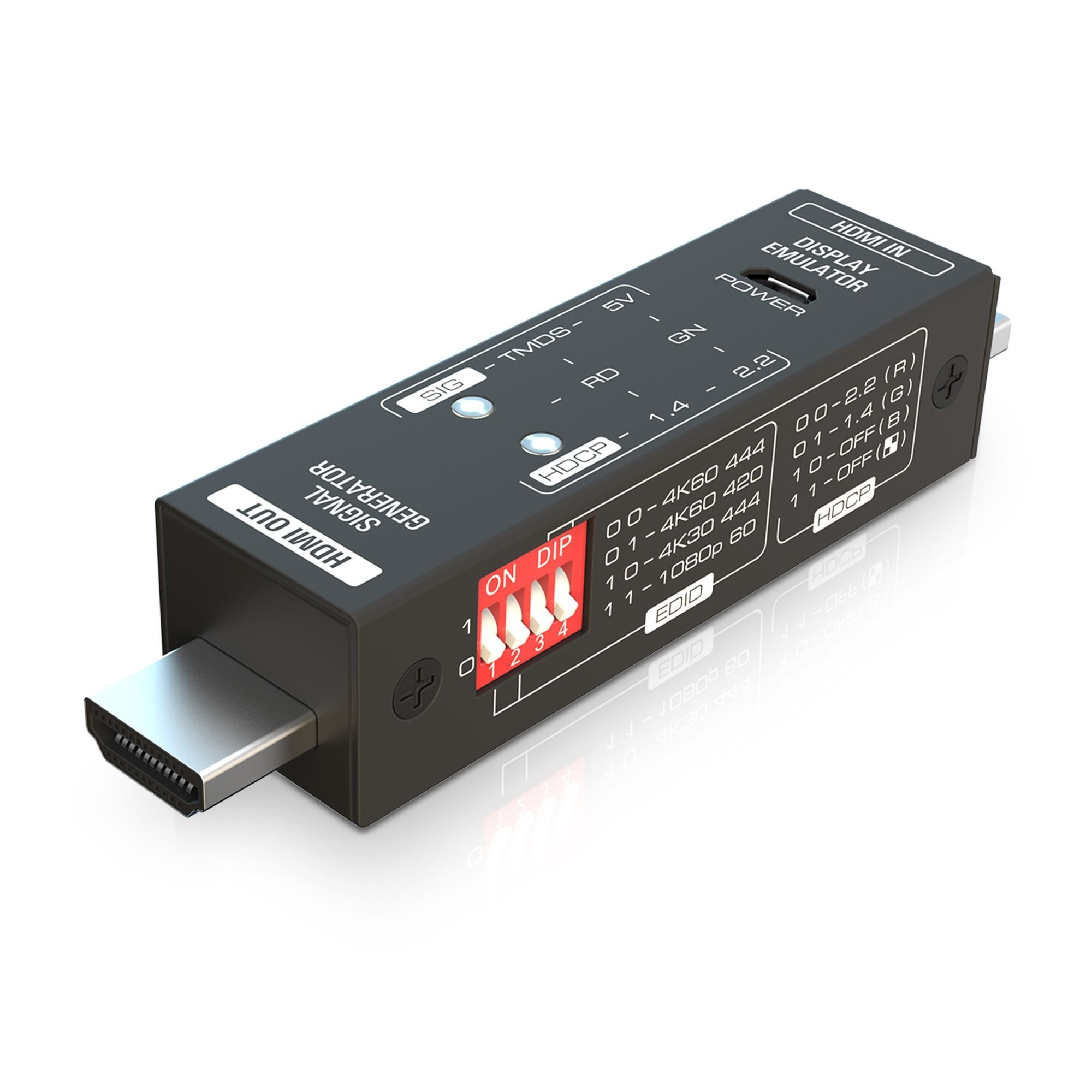

PureTools PT-TOOL-100 4K 18Gbps HDMI Mini Sinyal Oluşturucu ve Ekran Emülatörü
HDMI test ve sorun giderme aracı PT-TOOL-100, bir yandan bir ekranın yeteneklerini doğrulamak için sinyaller üretebilir ve diğer yandan bir ekranı emüle ederek gelen HDMI sinyallerini analiz edebilir. Araç, maksimum 18Gbps bant genişliğine sahip HDMI sürümü 2.0'ı ve HDCP sürüm 2.2'ye kadar destekler. Sinyal oluşturma işlemi, çıkışın EDID ve HDCP sürümünü DIP anahtarları aracılığıyla tamamen cihaz üzerinde kontrol edilir. Ekran emülasyonu, gelen bir HDMI sinyalini HDCP sürümü ve TMDS / 5V sinyal bağlantısı için LED göstergelerle analiz etmek için olanak sağlar. Son derece kompakt ve hafif muhafaza, bir kurulumun gerçeklerini doğrudan yerinde kontrol etmek için mükemmel bir şekilde uygundur.
PureTools - Ticari uygulamalar için yüksek kaliteli elektronik ürünler
PT-TOOL-100, iki temel teşhis özelliği olan sinyal oluşturma ve ekran emülasyonu/sinyal analitiği özelliklerini çok kompakt ve taşınabilir bir şaseye entegre eden bir HDMI test aracıdır. HDMI sürüm 2.0'ı tamamen destekleyerek, 18Gbps bant genişliğini ve UltraHD 60Hz'e kadar (4:4:4 renk alt örnekleme dahil) çözünürlükleri destekler. Erkek HDMI-A çıkış konektörü, test sinyallerini çalıştırmak istediğiniz ekran cihazının HDMI giriş bağlantı noktasına doğrudan takılabilir. Erkek HDMI-A giriş konektörü, bir ekran bağlantısını taklit etmek ve gelen sinyali analiz etmek için bir HDMI kaynak cihazının çıkış bağlantı noktasına takılabilir. Güç kaynağı için bir mikro USB bağlantı noktası kullanır (5V / 1A), bu sadece sinyal üreteci olarak kullanıldığında gereklidir. Ekran emülasyonu modunda, doğrudan HDMI üzerinden güç alır, eğer HDMI kaynak cihazından gelen 5V çıkışı yeterliyse.
Sinyal oluşturma modunda, PT-TOOL-100, bağlı ekran cihazının gerçek yeteneklerini hızlı bir şekilde analiz etmek ve dolayısıyla gerçek kaynak cihazı bağlandığında hoş olmayan sürprizleri önlemek için bir test sinyal üreteci olarak kullanılabilir. Çeşitli sinyal kombinasyonları oluşturabilir. Bunlar, 1080p@60Hz'den 4K@60Hz (4:4:4) çözünürlüklerine kadar değişebilir ve değişken HDCP içeriği içerebilir (HDCP yok / v1.4 / v2.2), hepsi sadece dört DIP anahtarı ile seçilebilir. Herhangi bir ek yazılıma veya ek kablo/donanıma ihtiyaç duyulmaz, doğrudan yerinde hızlı bir kontrol için mükemmeldir. Farklı sinyal kombinasyonları, test edilen ekranda farklı renk desenleri olarak görünür. Çıkış ses formatı herhangi bir konstelasyonda 2 kanallı PCM olacaktır.
Ekran emülasyonu modunda, PT-TOOL-100, bir ekran cihazının işlevini taklit eder ve bağlı HDMI kaynak cihazından gelen gelen HDMI sinyallerini analiz eder. İlk LED, 5V sinyali ve TMDS sinyalini veya her ikisini aynı anda gösterir. İkinci LED, HDCP v1.4, v2.2 veya hiçbir HDCP'nin varlığını gösterir. HDMI 2.0 spesifikasyonunun tüm video ve ses formatları desteklenir.
Sadece 75 x 22 x 19mm boyutlarındaki küçük form faktörü ve 65g ağırlığı, AV kurulumcuları için sürekli yanlarında bulundurarak sorunları yerinde hızlı bir şekilde teşhis etmelerine ve çözmelerine olanak tanır.
PT-TOOL-100 4K 18Gbps HDMI Sinyal Oluşturucu ve Ekran Emülatörü
